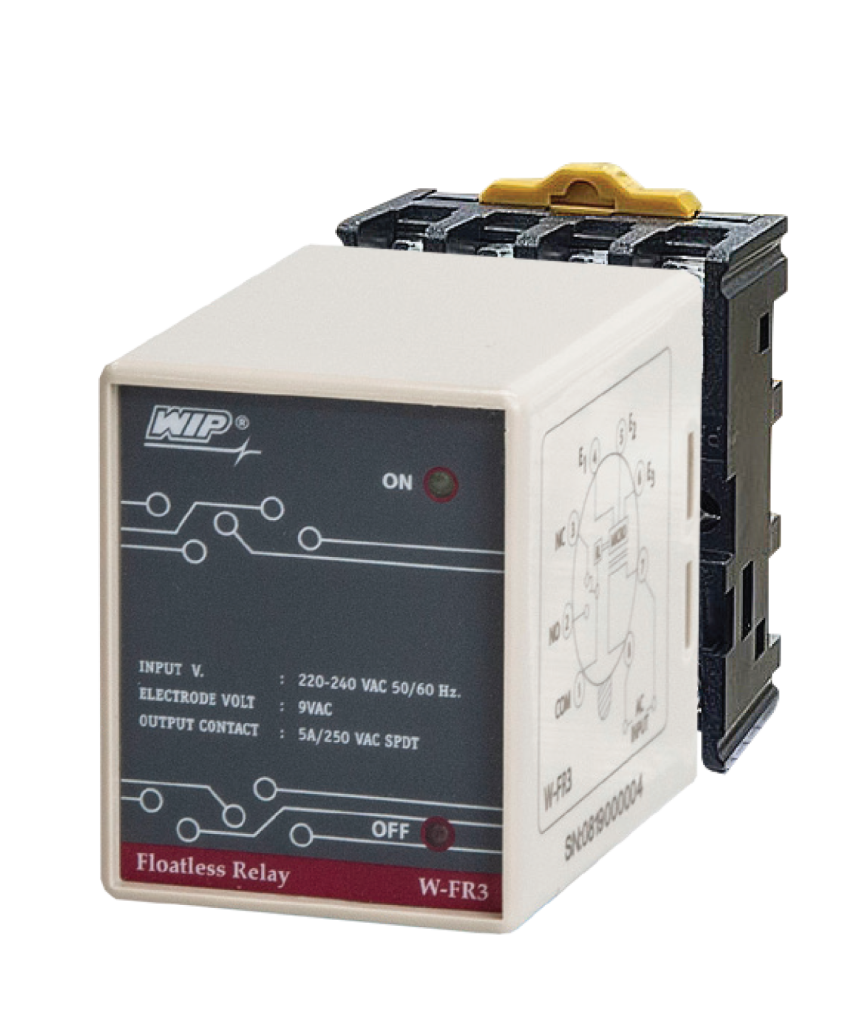

W-FR3 Floatless Relay รีเลย์ควบคุมระดับน้ำแบบไม่ใช้ลูกลอย

W-FR3 เป็นเครื่องควบคุมระดับของเหลวแบบไม่ใช้ลูกลอย (Floatless Level Controller) สำหรับควบคุมการเติมน้ำและการระบายน้ำอัตโนมัติ ใช้กับของเหลวที่นำไฟฟ้าได้ทุกชนิด ตรวจจับระดับด้วยอิเล็กโทรด และมีไฟ LED แสดงสถานะการทำงาน

  • ใช้ไฟ AC ทั้ง 220 และ 380 VAC
  • เหมาะกับการควบคุมระดับของเหลวที่นำไฟฟ้าได้
  • วงจรออกแบบให้ทนต่อไฟกระชาก
  • LED แสดงสถานะ: เขียว = ปั๊มทำงาน, แดง = ปั๊มหยุด (ถังเต็ม)
  • เสียบกับซ็อกเก็ต 8 ขามาตรฐาน เปลี่ยนตัวได้ง่าย
การใช้งาน ควบคุมปั๊มเติมน้ำ (เริ่มทำงานเมื่อระดับต่ำกว่า E2 และหยุดที่ E3) และควบคุมการระบายน้ำ (เริ่มทำงานเมื่อระดับสูงเกิน E1)

Specification

หัวข้อรายละเอียด
Input voltage220 และ 380 VAC
System frequency50/60 Hz
Power consumption2 VA
Working resistance600 K ohm หรือมากกว่า
Electrode circuit voltageAC 9 V
Insulation resistance10 M ohm หรือมากกว่า
Max. cable length700 m (สายขนาด 0.75 mm², 600 V, 3E)
OutputSPDT, 5A at 250 VAC
OperationsMechanical 2×10⁷ ครั้ง, Electrical 1×10⁵ ครั้ง
Operating / Storage temp-10 ถึง +55 °C / -10 ถึง +70 °C
Humidityสูงสุด 85% RH
MountingPlug-in (ซ็อกเก็ต 8 ขา)
HousingABS plastic
Dimension / Weight39 × 49 × 72 mm / 130 g
