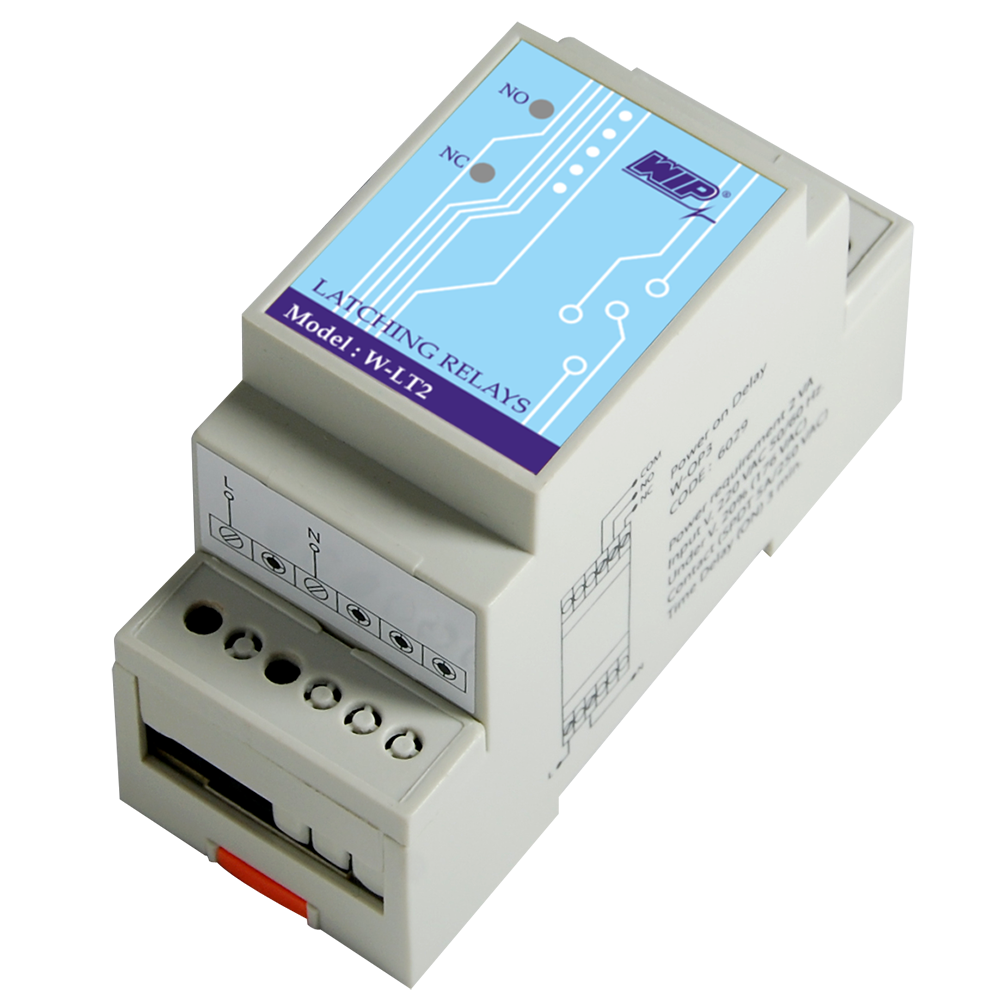

W-LT2 Latching Relay รีเลย์สลับการทำงานด้วยสัญญาณพัลส์ (Code 5001)
W-LT2 เหมาะกับงานสลับการทำงานหรือสับเปลี่ยนวงจรของมอเตอร์ และงานควบคุมระบบไฟแสงสว่าง หน้าสัมผัสจะเปลี่ยนตำแหน่งทุกครั้งที่ได้รับสัญญาณพัลส์ และคงตำแหน่งนั้นไว้จนกว่าจะมีพัลส์ครั้งต่อไป มีปุ่มกดบนตัวเครื่องสำหรับสั่งหน้าสัมผัสด้วยมือ และมีไฟแสดงตำแหน่งหน้าสัมผัส ติดตั้งบนราง DIN 35 mm
Feature Product
- ทำงานแบบพัลส์ กดครั้งแรกเปลี่ยนตำแหน่ง กดอีกครั้งสลับกลับ
- หน้าสัมผัสคงสถานะไว้ได้จนกว่าจะมีพัลส์ถัดไป
- มีปุ่มกดบนตัวเครื่อง สั่งหน้าสัมผัสด้วยมือได้
- มีไฟ LED แสดงตำแหน่งหน้าสัมผัส
- หน้าสัมผัสแบบ DPDT รับกระแส 5A ที่ 250 VAC
- ได้มาตรฐาน CE Mark
- ติดตั้งบนราง DIN 35 mm
Specification
| หัวข้อ | รายละเอียด |
|---|---|
| Approved standard | CE Mark |
| Supply voltage | 220-240 VAC |
| System frequency | 50/60 Hz |
| Power consumption | 1 VA |
| Operating mode | Pulse operation |
| Output type | DPDT |
| Contact rating | 5A at 250 VAC |
| Operations | Mechanical 2×10⁷ ครั้ง, Electrical 1×10⁵ ครั้ง |
| Operating / Storage temp | -10 ถึง +55 °C / -10 ถึง +70 °C |
| Humidity | สูงสุด 85% RH |
| Mounting | DIN rail 35 mm |
| Housing | ABS UL 94V-0 |
| Protection class | IP 20 |
| Wire fixing | Screw terminal block 2.5 mm² |
| Indicator | LED 3 mm |
| Dimension / Weight | 37 × 91 × 62 mm / 93 g |
