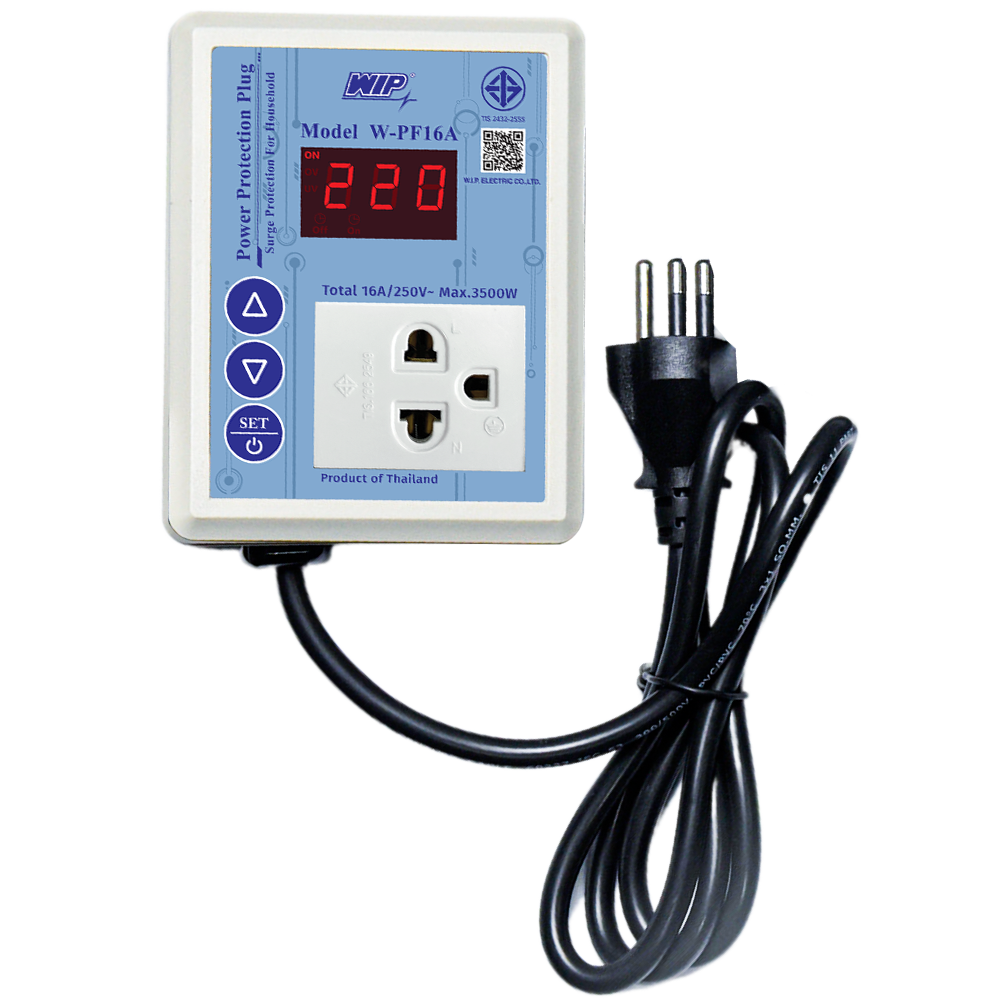

W-PF16A ปลั๊กป้องกันไฟตก ไฟเกิน ไฟกระชาก สำหรับตู้เย็นและตู้แช่ (16A / 3500W)

W-PF16A เป็นปลั๊กป้องกันไฟฟ้าแบบเสียบใช้งานได้ทันที ออกแบบสำหรับตู้เย็น ตู้แช่ และอุปกรณ์ไฟฟ้าอื่นๆ ที่ใช้ไฟ 220 VAC ช่วยป้องกันคอมเพรสเซอร์เสียหายจากปัญหาไฟตก ไฟเกิน และไฟกระชาก ช่วยยืดอายุการใช้งานของคอมเพรสเซอร์และอุปกรณ์ไฟฟ้า รับกำลังโหลดสูงสุด 3,500W (16A 250VAC) มีโวลต์มิเตอร์ดิจิตอลแสดงค่าแรงดันไฟฟ้าในตัว

จุดเด่นของ W-PF16A

  • ป้องกันไฟตก (Under Voltage) และไฟเกิน (Over Voltage) ตัดไฟอัตโนมัติ และต่อไฟกลับเองเมื่อแรงดันกลับสู่ภาวะปกติ
  • ป้องกันไฟกระชาก (Surge Protection) 2 kV
  • ตั้งค่า OV, UV, Differential, Delay Off และ Delay On ได้เอง
  • ตั้งหน่วงเวลา Delay On ได้สูงสุด 15 นาที ช่วยให้คอมเพรสเซอร์ไม่ถูกสตาร์ตซ้ำทันทีที่ไฟกลับ
  • โวลต์มิเตอร์ดิจิตอล (7-Segment Red LED) แสดงค่าแรงดันไฟฟ้าตลอดเวลา
  • ตรวจสอบความผิดปกติครั้งล่าสุดได้ (Last Fault) ว่าเกิดจากไฟตกหรือไฟเกิน พร้อมค่าแรงดันขณะเกิดเหตุ
  • ใช้งานง่าย เสียบปลั๊กแล้วใช้ได้ทันที มีสายไฟ 3×1.0 sq.mm. ยาว 800 มม. และเต้ารับตัวเมีย 16A 250VAC
  • ได้รับมาตรฐาน TIS 2432-2555 ผลิตในประเทศไทย

หลักการทำงานของ W-PF16A

W-PF16A ตรวจวัดแรงดันไฟฟ้าตลอดเวลา เมื่อแรงดันผิดปกติ รีเลย์จะตัดวงจรอัตโนมัติ (De-energize) เพื่อป้องกันอุปกรณ์ที่เสียบอยู่

  • ไฟเกิน (Over Voltage): เมื่อแรงดันสูงกว่าค่าที่ตั้งไว้ วงจรจะเริ่มนับเวลาหน่วงตัด (Delay Off) ครบเวลาแล้วรีเลย์ตัดวงจร และจะต่อวงจรกลับอัตโนมัติ (Energize) เมื่อแรงดันลดลงต่ำกว่าค่าที่ตั้งไว้ลบด้วยค่า Differential (Hysteresis)
  • ไฟตก (Under Voltage): เมื่อแรงดันต่ำกว่าค่าที่ตั้งไว้ วงจรจะเริ่มนับเวลา Delay Off ครบเวลาแล้วรีเลย์ตัดวงจร และจะต่อวงจรกลับอัตโนมัติเมื่อแรงดันสูงขึ้นเกินค่าที่ตั้งไว้บวกค่า Differential
  • Delay On: หลังไฟกลับสู่ปกติ รีเลย์จะรอครบเวลา Delay On ก่อนจ่ายไฟให้อุปกรณ์ (ตั้งได้ 0–15 นาที)

วิธีใช้งาน W-PF16A

การเปิด-ปิดเครื่อง

  1. เสียบปลั๊กเข้ากับเต้ารับไฟ 220 VAC
  2. กดปุ่ม SET/Power ค้างไว้ 3 วินาที แล้วปล่อย หน้าจอจะแสดงค่าแรงดันและสถานะ ON
  3. ถ้าต้องการปิด ให้กดปุ่ม SET/Power ค้างไว้ 3 วินาทีอีกครั้ง
  4. ก่อนถอดปลั๊ก เครื่องจะจำสถานะ ON หรือ OFF ครั้งล่าสุดไว้เสมอ

การตั้งค่าพารามิเตอร์

กดปุ่ม SET ทีละครั้งเพื่อเลื่อนไปยังค่าถัดไป และกดปุ่ม ▲ ▼ เพื่อปรับค่า ตามลำดับนี้

  1. OV (ไฟเกิน): ปรับได้ 242–264 VAC
  2. UV (ไฟตก): ปรับได้ 176–215 VAC
  3. dIF (Differential): ปรับได้ 2–22 VAC
  4. Time Delay Off: ปรับได้ 0–5 วินาที
  5. Time Delay On: ปรับได้ 0–15 นาที
  6. กดปุ่ม SET อีกครั้งเพื่อกลับสู่หน้าจอแสดงแรงดัน

การเช็ก Last Fault และการรีเซ็ต

  • กดปุ่ม ▼ เพื่อดูความผิดปกติครั้งล่าสุด หน้าจอจะแสดงสัญลักษณ์ OV หรือ UV พร้อมค่าแรงดันขณะเกิดเหตุ
  • ต้องการกลับไปใช้ค่าจากโรงงาน ให้กดปุ่ม ▲ และ ▼ พร้อมกันค้างไว้ 4 วินาที แล้วปล่อย หน้าจอจะแสดงผล 2 วินาที แล้วกลับมาแสดงแรงดันปกติ

ค่าตั้งต้นจากโรงงาน (Default)

พารามิเตอร์ช่วงที่ตั้งได้ค่าตั้งต้น
Over Voltage (OV)242–264 VAC (+10% ถึง +20%)255 VAC
Under Voltage (UV)176–215 VAC (−2% ถึง −20%)180 VAC
Differential (Hysteresis)2–22 VAC5 VAC
Time Delay Off0–5 วินาที2 วินาที
Time Delay On0–15 นาที3 นาที

ข้อมูลทางด้านเทคนิค

หัวข้อ รายละเอียด
รุ่น / Series W-PF16A
รหัสสินค้า 6027
แรงดันอินพุต 220 VAC
แรงดันใช้งาน 100–265 VAC
ความถี่ 50/60 Hz
กำลังไฟสูญเสีย 2 VA
ป้องกันไฟกระชาก 2 kV
ความแม่นยำ ±0.5% ของแรงดันปกติ
Over Voltage (OV) ปรับได้ 242–264 VAC
Under Voltage (UV) ปรับได้ 176–215 VAC
Differential (Hysteresis) ปรับได้ 2–22 VAC
Time Delay Off ปรับได้ 0–5 วินาที
Time Delay On ปรับได้ 0–15 นาที
การแสดงผล 7-Segment Red LED แสดงแรงดันอินพุต
พิกัดหน้าสัมผัสรีเลย์ 16A ที่ 250 VAC (สูงสุด 3,500W)
อายุการใช้งานรีเลย์ เชิงกล 2×10⁷ ครั้ง / ทางไฟฟ้า 1×10⁵ ครั้ง
การรีเซ็ต อัตโนมัติ
สายไฟอินพุต Cable 60227 IEC 53 300/500V PVC/PVC 70 °C, 3×1.0 sq.mm. (TIS 11 Part 5-2553, TIS 166-2549) ยาว 800±10 มม.
เต้ารับ ตัวเมีย 16A 250VAC (TIS 166-2549) สีขาว
อุณหภูมิใช้งาน / เก็บรักษา 0 ถึง +55 °C / −10 ถึง +70 °C
ความชื้นสัมพัทธ์ สูงสุด 85% RH
ระดับการป้องกัน IP20
ขนาด (กว้าง×สูง×ลึก) 93 × 120 × 44 มม.
น้ำหนัก 345 g
มาตรฐาน TIS 2432-2555 / Made in Thailand

เลือกรุ่นให้เหมาะกับโหลด

W-PF16A เหมาะกับโหลดไม่เกิน 3,500W (16A) เช่น ตู้เย็นและตู้แช่ขนาดทั่วไป
